316L roestvrijstalen warmtewisselaarbuisintegriteitstest
Laat een bericht achter
Bij de inkoop van 316L roestvrijstalen warmtewisselaarbuizen is de inkoop vaak gericht op prijs en doorlooptijden. De echte waarde van uw investering ligt echter in de integriteit van de buizen. Eén enkel gaatje in een hogedrukwarmtewisselaar- kan leiden tot catastrofale systeemstoringen, dure stilstand en veiligheidsrisico's.
In deze gids onderzoeken we de essentiële integriteitstestmethoden die u van uw leveranciers moet eisen om ervoor te zorgen dat uw 316L-buizen betrouwbaar presteren in corrosieve omgevingen.
Wat is een 316L roestvrijstalen warmtewisselaarbuis?
316L roestvrijstalen warmtewisselaarbuizen zijn molybdeen--arme-koolstofhoudende austenitische roestvrijstalen buizen die voornamelijk worden gebruikt om de warmte-uitwisseling tussen vloeistoffen of gassen in zeer corrosieve omgevingen of omgevingen met hoge- hoge temperaturen te vergemakkelijken. De aanduiding "L" betekent "Low Carbon" (met een koolstofgehalte van minder dan of gelijk aan 0,03%), een eigenschap die de lasbaarheid van het materiaal aanzienlijk verbetert en het risico op corrosie verkleint, waardoor het zeer geschikt is- voor toepassingen in de chemische verwerking, scheepsbouw en de farmaceutische industrie.
Waarom is integriteitstesten essentieel voor 316L roestvrijstalen warmtewisselaarbuizen?
Voor 316L roestvrijstalen warmtewisselaarbuizen is integriteitstesten van het allergrootste belang; het vergemakkelijkt de vroegtijdige detectie van micro-scheurtjes, putjes en corrosie, waardoor kruisbesmetting-van media, ongeplande stilstand en veiligheidsfouten effectief worden voorkomen. Door middel van integriteitstests kunnen fabrikanten garanderen dat de slangen intact blijven, zonder te barsten of te lekken, wanneer ze worden blootgesteld aan thermische uitzetting, hoge druk en corrosieve omgevingen.
Vier uitgebreide integriteitstestmethoden voor 316L-buizen

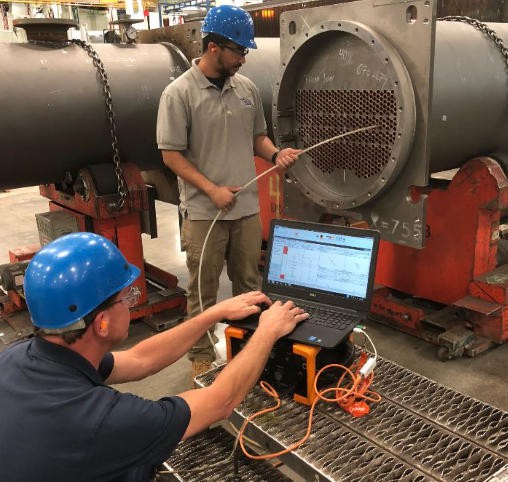

1. Eddy Current Testing (ECT): de industriestandaard
Voor 316L-buizen is Eddy Current Testing de meest gebruikte methode voor niet--destructief testen (NDT). Het maakt gebruik van de principes van elektromagnetische inductie om oppervlakte- en nabije-oppervlaktedefecten te detecteren.
Detectiedoelen: scheuren in de lengterichting, putjes, krassen en discontinuïteiten in de las.
Aanbeveling voor aanschaf: zorg ervoor dat uw leverancier ECT uitvoert op 100% van de slangen-en niet slechts op steekproefbasis. Dit is vooral van cruciaal belang voor dun-wandige warmtewisselaarbuizen.

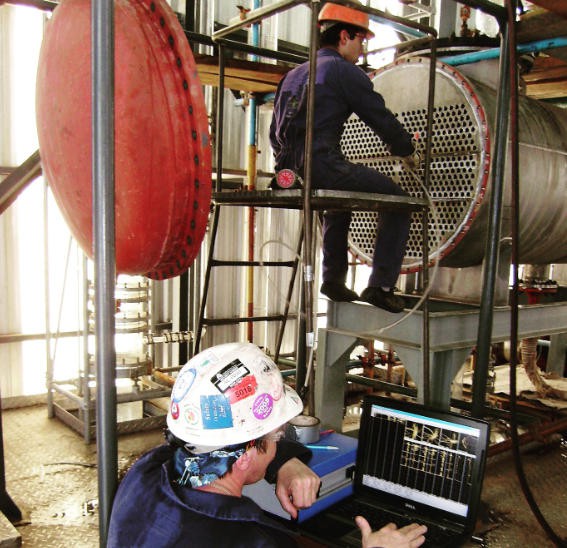

warmtewisselaarbuis Eddy Current testen
2. Ultrasoon testen (UT): detectie van diepgaande defecten
Terwijl ECT uitblinkt in oppervlakte-inspectie, maakt Ultrasoon Testen gebruik van hoog-geluidsgolven om het volledige volume van de buiswand te scannen.
Detectiedoelen: interne insluitsels, dunner worden van muren en scheuren onder het oppervlak die ECT anders zou kunnen missen.
Optimale toepassingsscenario's: omgevingen met hoge- druk of dik- 316L-buizen, waarbij de integriteit van de interne structuur voorop staat.

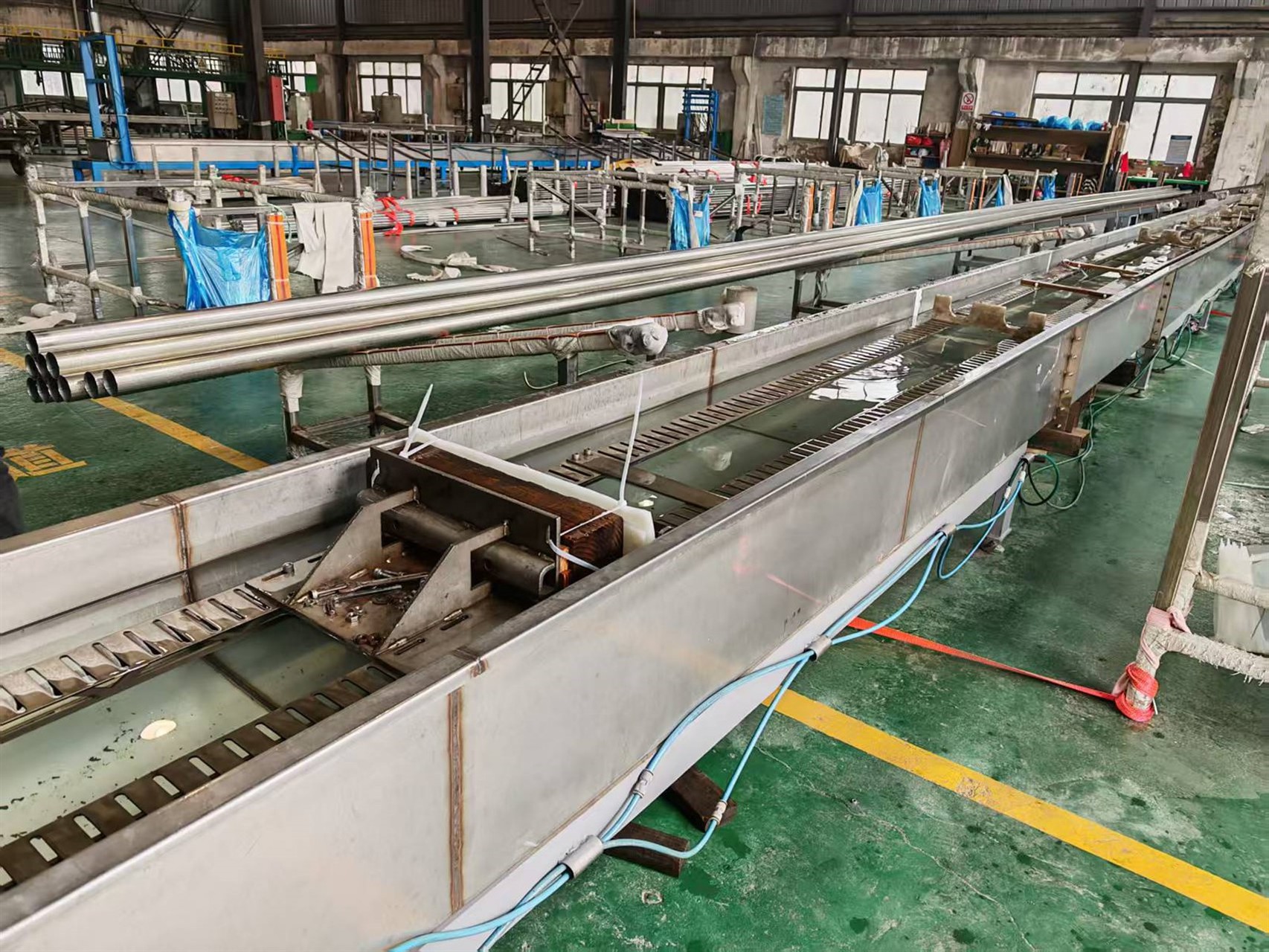

3. Hydrostatisch testen en pneumatisch testen
Elk stuk 316L-warmtewisselaarbuis moet een druktest ondergaan voordat het de productiefaciliteit verlaat.
Hydrostatisch testen: Water (doorgaans gedeïoniseerd water voor 316L-buizen) wordt in de buis geïnjecteerd en onder druk gebracht tot 1,5 maal de ontwerplimiet. Deze test dient om de mechanische sterkte van de slang te verifiëren.
Pneumatisch testen onder water (luchtdruktesten): Voor toepassingen met hoge-precisie worden de slangen gevuld met perslucht en ondergedompeld in water. Deze methode biedt een aanzienlijk hogere gevoeligheid dan hydrostatische tests voor het detecteren van "micro-lekken".

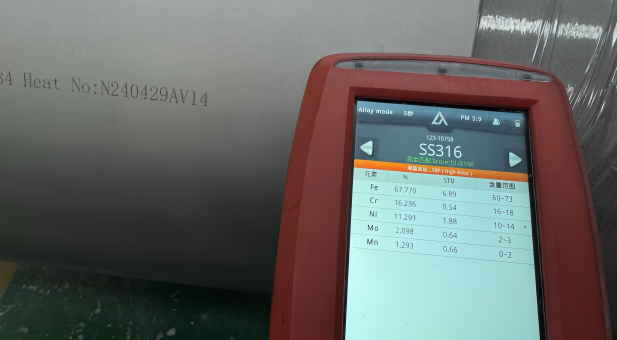

4. Positieve materiaalidentificatie (PMI)
"Integriteit" omvat niet alleen de afwezigheid van fysieke defecten (zoals gaten), maar ook de nauwkeurigheid van de chemische samenstelling. PMI-tests hebben tot doel ervoor te zorgen dat de slang inderdaad is gemaakt van 316L-materiaal en niet per ongeluk is vervangen-vanwege toezicht- door 304 of materiaal van een lagere- kwaliteit.
Bent u op zoek naar 316L-warmtewisselaarbuizen van hoge-kwaliteit, ondersteund door uitgebreide NDT-certificering? Neem vandaag nog contact op met ons technische team om een offerte te ontvangen die voldoet aan de hoogste integriteitsnormen.
Klik om het rapport Niet-destructief testen (NDT) voor warmtewisselaars te openen
Controlelijst voor aanschaf: hoe controleer ik de integriteit van de buis?
Voordat u zich aanmeldt voor een verzending van 316L-buizen, moet u ervoor zorgen dat u de volgende documentatie ontvangt:
Mill Test Certificate (MTC): Moet het hittegetal, de chemische analyse (Cr, Ni, Mo, C) en mechanische eigenschappen tonen.
NDT-rapporten: duidelijk bewijs dat 100% Eddy Current- en/of ultrasone tests zijn geslaagd.
Hydro-testcertificering: bevestiging dat de buizen zijn getest op de vereiste druk.

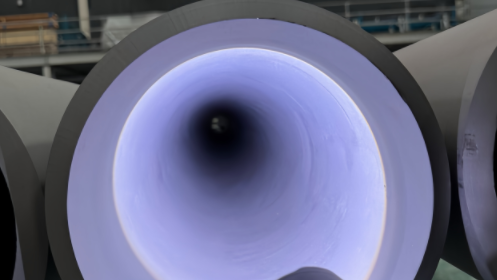

Rapport oppervlakteruwheid: Controleer bij hoog{0}}warmtewisselaars of het interne oppervlak (Ra) voldoet aan uw specificaties om kalkaanslag te voorkomen.
