Soorten 316L roestvrijstalen warmtewisselaarsbuizen
Laat een bericht achter
In moderne industriële warmteoverdrachtsystemen zijn 316L roestvrijstalen warmtewisselaarbuizen uitgegroeid tot een van de meest gebruikte materialen, die zich onderscheiden door hun uitzonderlijke corrosieweerstand en duurzaamheid.
Volgens rapporten uit de sector is meer dan 60% van de roestvrijstalen warmtewisselaarbuizen die in chemische en petrochemische fabrieken worden gebruikt vervaardigd uit 316L roestvrij staal; Deze prevalentie wordt voornamelijk toegeschreven aan de superieure weerstand van het materiaal tegen chloride-geïnduceerde corrosie en de hoge- temperatuurstabiliteit.
316L roestvrijstalen warmtewisselaarbuizen omvatten doorgaans een breed scala aan typen-waaronder naadloze buizen, gelaste buizen, U-gebogen buizen en heldergegloeide buizen-elk ontworpen om te voldoen aan specifieke operationele vereisten, zoals hoge- drukomstandigheden, compacte warmtewisselaarontwerpen of sanitaire verwerkingsomgevingen. Dankzij een uitgebreid begrip van de verschillende typen 316L-warmtewisselaarbuizen kunnen ingenieurs en inkoopprofessionals de meest geschikte oplossing voor hun specifieke behoeften selecteren.
1. Classificatie per productieproces
🔹 ASTM A213 naadloze 316L warmtewisselaarbuizen
Productieproces: Gevormd door het extruderen van een massieve knuppel over een doorsteekdoorn. Het buislichaam heeft geen longitudinale lasnaden.
Belangrijkste voordelen: Beschikt over uitzonderlijke drukweerstand en superieure structurele integriteit, terwijl het risico op las-geïnduceerde corrosie volledig wordt geëlimineerd.
Toepassingen: hogedrukcondensors, kritische chemische reactoren en warmteterugwinningssystemen voor kernenergie.
🔹 ASTM A249 gelaste 316L warmtewisselaarbuizen
Productieproces: Geproduceerd door het rollen-van platte roestvrijstalen strip tot een buisvorm, gevolgd door lassen in de lengterichting.
Belangrijkste voordelen: kosteneffectiever- vergeleken met naadloze buizen; biedt uitstekende uniformiteit van de wanddikte; en is verkrijgbaar in extra-lange lengtes.
Toepassingen: standaardketels, de voedsel- en drankenverwerkende industrie en HVAC-systemen met lage- tot- middendruk.
2. Classificatie op vorm en ontwerp
De geometrie van de buizen bepaalt zowel de efficiëntie van de warmteoverdracht als de voetafdruk van een buizenbundel van een warmtewisselaar.
🔹Rechte 316L-buizen:Dit is het meest voorkomende type en wordt veel gebruikt in traditionele warmtewisselaars met pijpen-en-buizen. Dergelijke buizen zijn eenvoudig mechanisch te reinigen en bieden lagere productiekosten.
🔹 U-Gebogen 316L-buis:
Rechte buizen worden gebogen in een "U"-vorm met een specifieke buigradius (R).
Door dit ontwerp is er geen tweede buizenplaat nodig, waardoor de buizen vrij kunnen uitzetten en samentrekken tijdens thermische uitzetting, waardoor schade aan de apparatuur wordt voorkomen. Dit type buis is cruciaal voor het ontwerp van compacte warmtewisselaars.
**Experttip:** Zorg ervoor dat de U-gebogen delen spanningsverlichtend- zijn onderworpen om spanningscorrosiescheuren te voorkomen.

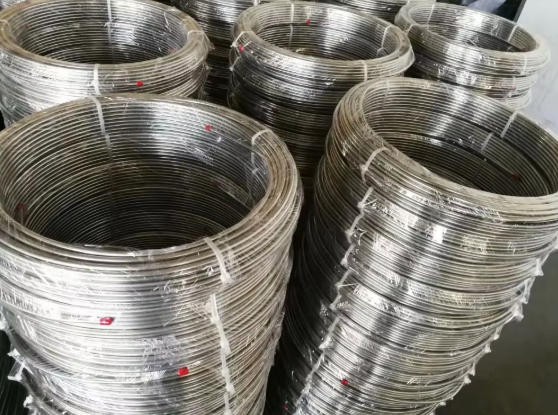

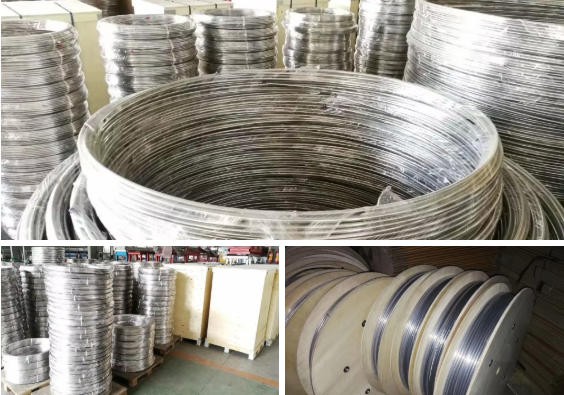

🔹 Opgerolde 316L-slang:
Vaak gebruikt in dompelverwarmers of gespecialiseerde spiraalvormige warmtewisselaars. Dit type buis biedt een opmerkelijk groot warmteoverdrachtsoppervlak binnen een extreem compact volume.
3. Classificatie op basis van oppervlaktegeometrie (verbeterde buizen)
Om de thermische efficiëntie te vergroten zonder de omvang van de eenheid te vergroten, specificeren ingenieurs vaak "verbeterde" buizen.

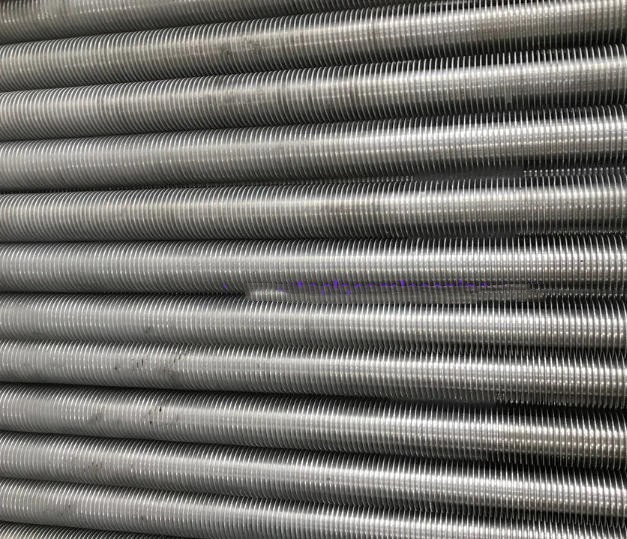

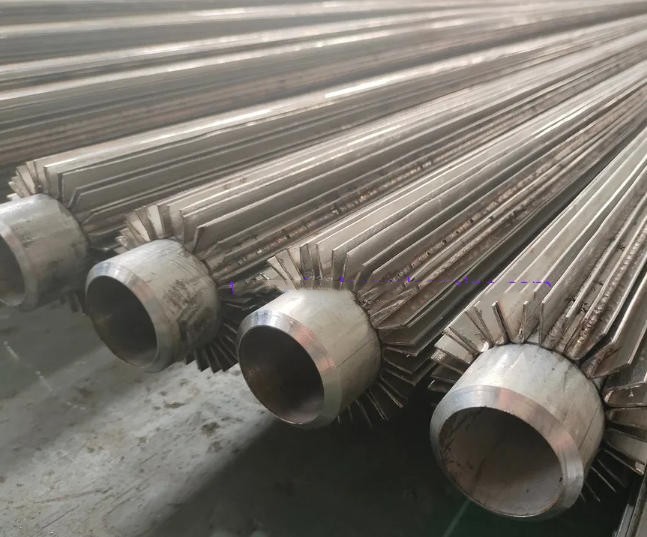

🔹Finned 316L-buizen
Deze buizen zijn voorzien van externe "vinnen" die het oppervlak vergroten. Ze worden voornamelijk gebruikt in lucht-naar-vloeistofwarmtewisselaars (zoals radiatoren) waar de warmteoverdrachtscoëfficiënt aan de gaszijde- laag is.

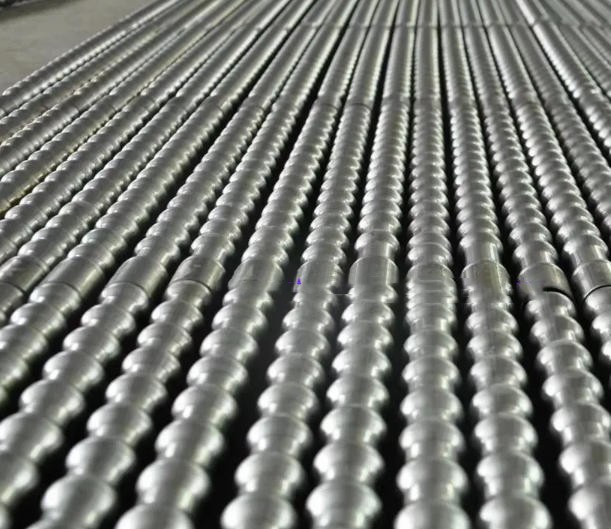

🔹Gegolfde 316L-buizen
De buiswand is ingesprongen met een spiraalpatroon. Hierdoor ontstaat er zelfs bij lage snelheden een turbulente stroming, waardoor de warmteoverdrachtscoëfficiënt aanzienlijk toeneemt en vervuiling (afzettingen) wordt verminderd.
4. Classificatie op oppervlakteafwerking
De reinheid van het buisoppervlak heeft invloed op de corrosieweerstand en stromingseigenschappen.
| Afwerkingstype | Proces | Verschijning | Typische toepassing |
| AP (gegloeid en gebeitst) | Warmtebehandeld + zuur gereinigd | Dof zilver | Algemeen Industrieel / Chemisch |
| BA (helder gegloeid) | Warmtebehandeld in zuurstof-vrij gas | Spiegelen-zoals | Farmaceutisch / Voedsel / Ultra-schoon |
| EP (elektrogepolijst) | Elektrochemische verwijdering van metaal | Ultra-glad | Halfgeleider / Biotech |
5. Controlelijst voor inkoop: wat u moet specificeren in uw offerteaanvraag
Wanneer u contact opneemt met een leverancier als Gnee, zorg er dan voor dat uw offerteaanvraag (Request for Quote) de volgende typen 316L-buisgegevens bevat:
Productiestandaard: (bijv. ASTM A213 voor naadloos, ASTM A249 voor gelast).
Dimensionale tolerantie: (bijv. OD 19,05 mm x WT 2,11 mm x L 6000 mm).
Specifieke vorm: (recht versus U-bocht).
Eindvoorbereiding: (gladde uiteinden, afgeschuinde uiteinden of ontbraamd).
Testvereisten: (wervelstroom, hydrostatisch of ultrasoon).
Certificering: (EN 10204 3.1 MTR).
Waarom zou u uw 316L-buizen bij Gnee kopen?
Als wereldleider op het gebied van de levering van roestvrij staal begrijpt Gnee dat een warmtewisselaar slechts zo sterk is als zijn zwakste buis. Wij bieden:
Volledig assortiment: van standaard 316L naadloze buizen tot complexe U--bocht- en vinnenontwerpen.
Gecertificeerde kwaliteit: 100% PMI-testen om ervoor te zorgen dat het molybdeengehalte groter is dan of gelijk is aan 2,0%.

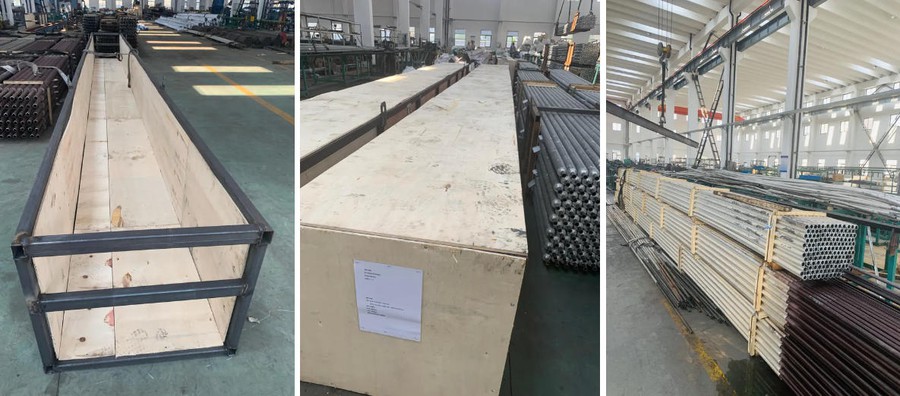

Deskundige logistiek: Versterkte verpakking en wereldwijde verzending om ervoor te zorgen dat uw buizen recht en krasvrij- aankomen.
